Video Hướng dẫn tháo jack MC4 – Cách bấm cos MC4

Trong các hệ thống điện năng lượng mặt trời, jack MC4 và cos MC4 (chân pin) là phụ kiện quan trọng giúp kết nối dây dẫn với tấm pin và inverter. Việc tháo jack MC4 hoặc bấm cos MC4 đúng kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn điện.

Trong bài viết này, Biết Wiki sẽ hướng dẫn bạn chi tiết cách tháo jack MC4 và cách bấm cos MC4 chuẩn kỹ thuật, dễ thực hiện ngay cả với người mới.

---

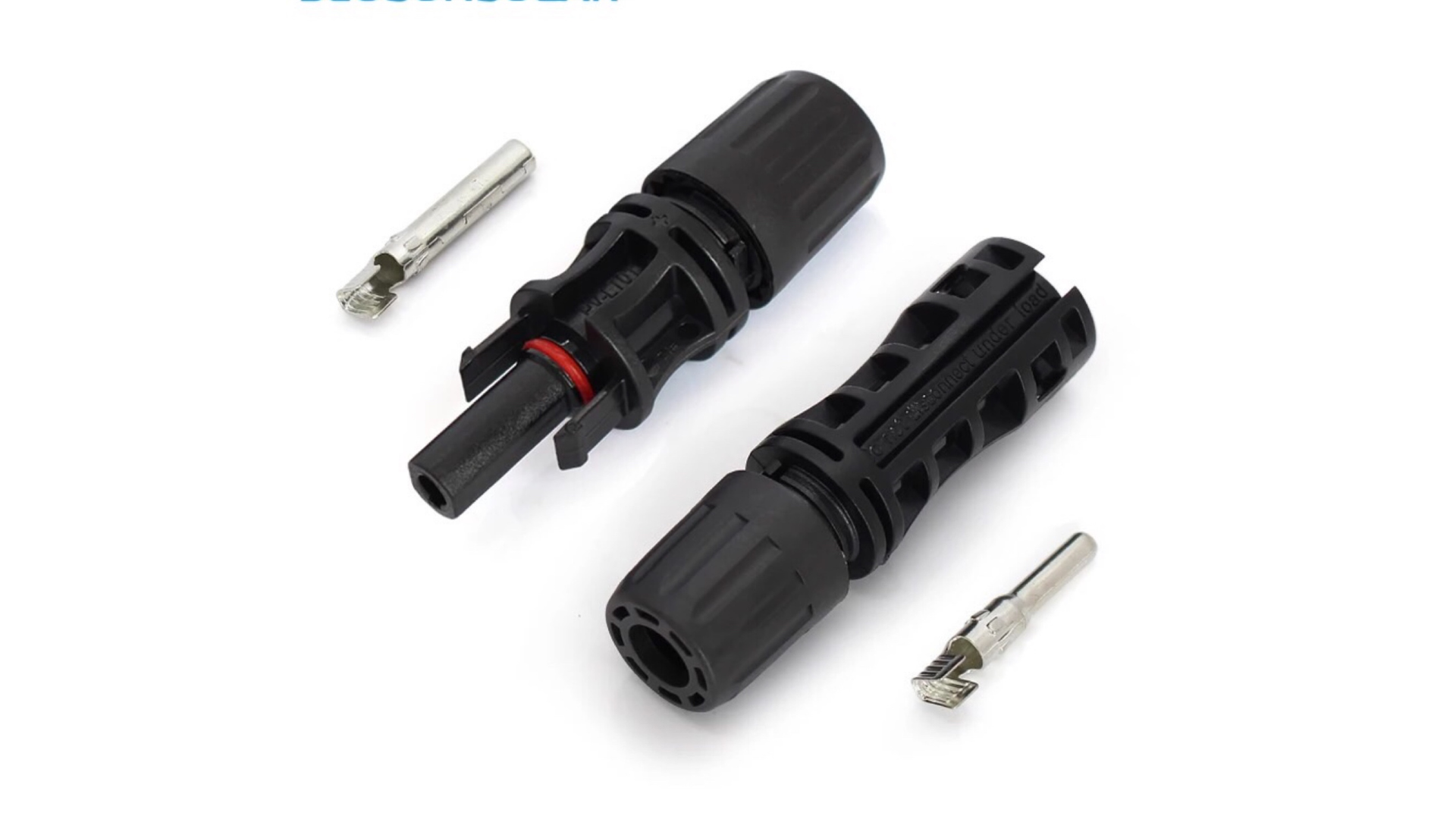

Jack MC4 là gì?

• MC4 (Multi-Contact 4 mm): loại đầu nối tiêu chuẩn quốc tế cho pin năng lượng mặt trời.

• Thiết kế có khóa chốt an toàn, chống nước, chống bụi theo chuẩn IP67.

• Dùng để nối dây DC từ tấm pin đến bộ hòa lưới (inverter).

---

Vì sao cần tháo và bấm cos MC4 đúng cách?

• Đảm bảo tiếp xúc điện tốt, giảm tổn hao công suất.

• Giữ độ kín nước và độ bền cơ học của jack.

• Tránh nguy cơ chập cháy do lỏng tiếp điểm.

• Giúp bảo trì, thay thế nhanh chóng khi hệ thống gặp sự cố.

Bạn có thể xem video hướng dẫn cách tháo jack MC4 và bấm cos MC4 ở video này:

---

Hướng dẫn tháo jack MC4

Chuẩn bị dụng cụ

• Kìm tháo MC4 hoặc cặp khóa nhựa chuyên dụng (hoặc dụng cụ thay thế).

• Găng tay cách điện, kính bảo hộ.

Các bước thực hiện

1. Ngắt nguồn: Tắt inverter và ngắt cầu dao DC để đảm bảo an toàn.

2. Xác định khóa chốt: Quan sát hai bên jack MC4, bạn sẽ thấy lẫy khóa giữ.

3. Dùng dụng cụ tháo: Đặt khóa nhựa vào vị trí lẫy, bóp nhẹ để nhả chốt. (nếu không có dụng cụ thì có thể sử dụng một thanh kim loại nhỏ để đẩy hai ngàm giữ khỏi trạng thái giữ)

4. Kéo thẳng ra: Giữ hai đầu jack và kéo thẳng, tránh xoay vặn mạnh để không làm hỏng gioăng cao su.

---

Hướng dẫn bấm cos MC4

Chuẩn bị dụng cụ

• Kìm bấm cos chuyên dụng cho MC4.

• Cos MC4 (pin terminal) chuẩn 4 mm.

• Dây điện DC lõi đồng (2.5 – 6 mm²).

Các bước bấm cos

1. Tuốt dây: Tuốt lớp cách điện khoảng 1 cm.

2. Đặt cos vào dây: Cho lõi đồng vào đúng vị trí chân cos MC4.

3. Dùng kìm bấm: Đặt cos vào kìm, bóp mạnh một lần dứt khoát để cos ôm chặt lõi dây.

4. Lắp vào vỏ jack: Đưa cos đã bấm vào vỏ jack MC4 cho đến khi nghe tiếng “tách” báo đã khóa.

5. Kiểm tra lại: Kéo nhẹ dây để chắc chắn cos không tuột ra.

---

Lưu ý khi thao tác với jack MC4 và cos MC4

• Luôn làm việc khi hệ thống đã ngắt điện.

• Dùng dây đạt tiêu chuẩn để đảm bảo dẫn điện tốt.

• Bấm cos dứt khoát, không bấm nhiều lần trên cùng vị trí.

• Bảo quản jack MC4 nơi khô ráo, tránh bụi bẩn trước khi lắp đặt.

• Mua jack MC4 tại các đơn vị phân phối uy tín để đảm bảo chất lượng

---

Kết luận

Qua bài viết trên, Biết Wiki đã hướng dẫn chi tiết cách tháo jack MC4 và cách bấm cos MC4 đúng kỹ thuật. Đây là thao tác quan trọng trong lắp đặt và bảo trì hệ thống điện năng lượng mặt trời. Thực hiện đúng quy trình sẽ giúp bạn đảm bảo an toàn – hiệu quả – độ bền lâu dài cho công trình.
